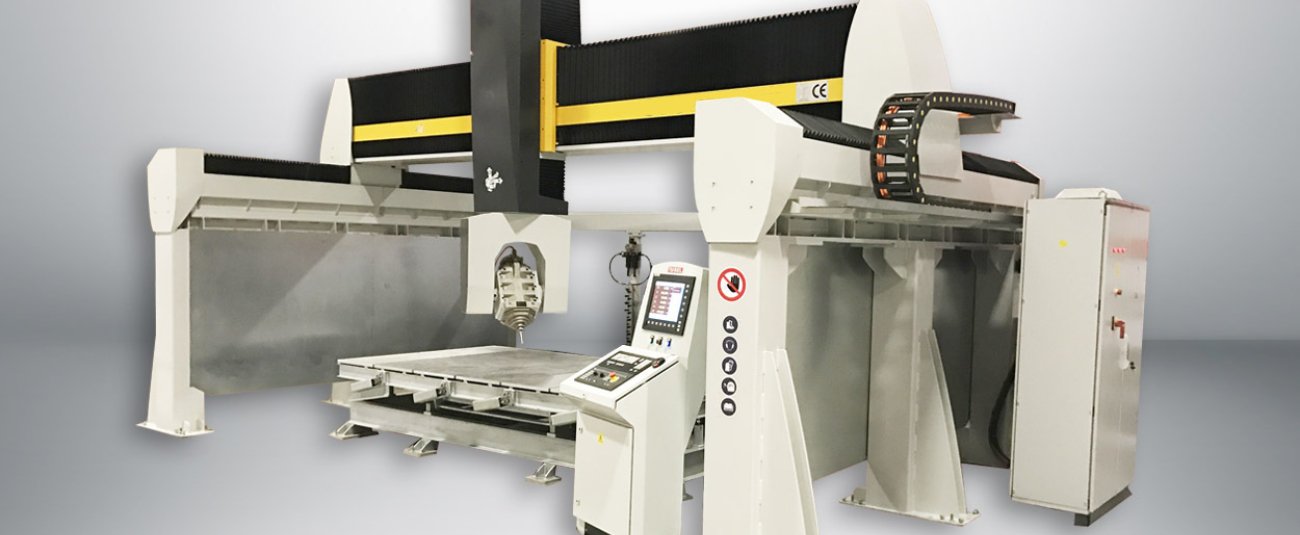

Usinage CNC 3D de type pont à 5 axes
Le centre d’usinage CNC de type pont à 5 axes combine des machines de travail des métaux avec la coupe de pont et le traitement de blocs 3D. Performances maximales avec les produits de numérisation DDX Easystone et Artec Laser. Usinage CNC de précision <0,01 mm
Spécifications techniques
| Mouvement de la tête de coupe | 1500 – 6000mm |
| Mouvement de la tête de coupe | 1500 – 6000mm |
| Remplacement du pont | 2000mm – 20000mm |
| Mouvement vertical de la broche | 500mm – 1500mm |
| Déplacement Vitesse | 32,5 m/min |
| Angle d’usinage de coupe latérale et de profil d’arête (axe A) | +/- 180º |
| Mouvement circulaire de rotation de la tête | 360º |
| Vitesse de broche | 2000 – 12000rpm |
| Puissance du moteur de broche | 25 CV (de série) |
| Tension de fonctionnement | 380 V / 50 Hz |
| Déplacement du pont | 2000mm – 20000mm |
| Mouvement vertical de la broche | 500mm – 1500mm |
| Vitesse de déplacement | 32,5 m/min |
| Angle d’usinage de coupe latérale et de profil d’arête (axe A) | +/- 180º |
| Mouvement circulaire de rotation de la tête | 360º |
| Vitesse de broche | 2000 – 12000rpm |
| Puissance du moteur de broche | 25 CV (standard) |
| Tension de fonctionnement | 380 V / 50 Hz |
Caractéristique générale :
- Panneau de commande avec affichage numérique couleur tactile, contrôle CNC des axes X, Y, Z, C, A et de fraisage, panneau de commande mobile multifonctionnel (Standard)
- Max 6000 mm sur l’axe « X », max 20000 mm sur l’axe « Y », max 1500 mm sur l’axe « Z »
- A-axe automatique, 0º- 180º
- Usinage CNC avec une précision de 0,01 mm
- Axe « C », rotation de la tête de 0º à 360º dans le sens des aiguilles d’une montre
- La possibilité de couper avec réglage de la vitesse depuis le panneau de commande entre 25 CV, (broche standard) et max 12000 tr/min
- Retrait automatique, table en aluminium
- Norme de graissage centralisé automatique
