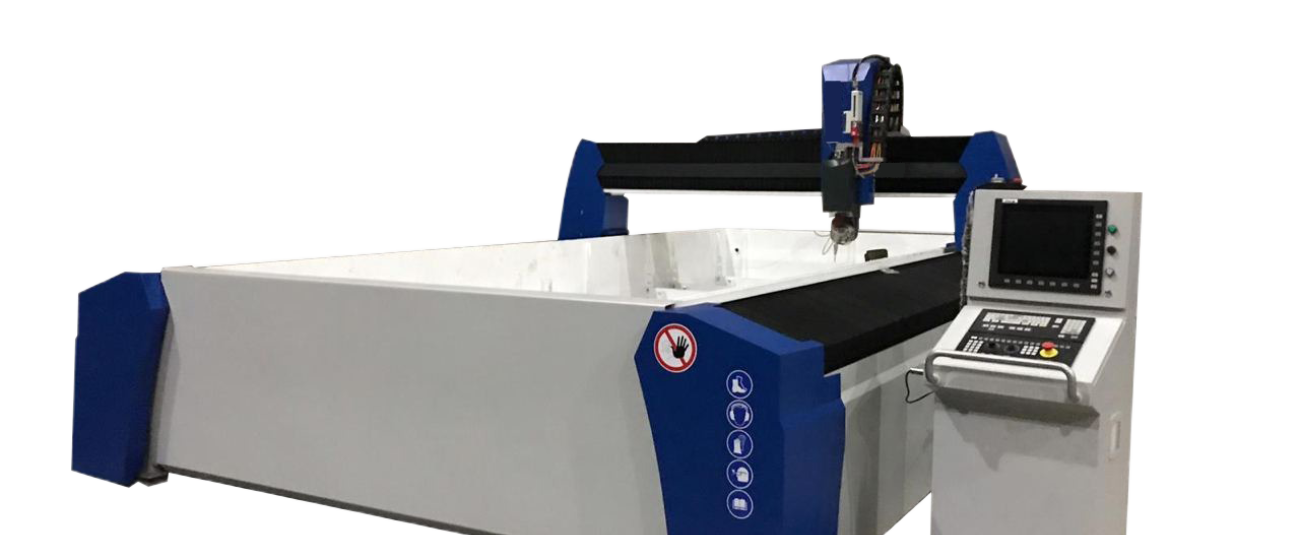

découpe jet d’eau 5 axes
Il a la possibilité de couper du marbre, du granit, de la céramique, du verre, du métal, du plastique, du bois, du titane, de l’aluminium, de l’acier, de la céramique, de la fibre de carbone, de l’acrylique, du plexi, du composite et de nombreux autres matériaux avec une grande précision à l’angle souhaité.
Spécifications techniques
STRUCTURE DU TABLEAU |
| 2 couches d’apprêt et 2 couches de capuchons et protecteurs peints à l’acrylique sur le corps de type portail |
| Table recuite anti-stress complète et surfaces de montage traitées bohrwerk, protections de bord en acier antirouille |
| Interrupteur de proximité pour la position O (zéro) |
| Espace ouvert complet (machine standard) qui n’interfère pas avec le chargement et le déchargement des matériaux |
| Grilles interchangeables (machine standard) |
DIMENSIONS DU MODÈLE et DE LA TABLE |
| WJ1515 (1 500 mm x 1 500 mm) |
| WJ1530 (1 500 mm x 3 000 mm) |
| WJ2030 (2 000 mm x 3 000 mm) |
| WJ2040 (2 000 mm x 4 000 mm) |
| WJ2060 (2 000 mm x 6 000 mm) |
| WJ3040 (3 000 mm x 4 000 mm) |
| WJ3060 (3 000 mm x 6 000 mm) |
SYSTÈME DE MOUVEMENT |
| Guides linéaires (axes X et Y) dans le protège-joint |
| Vis à billes, crémaillère de précision, guidages linéaires dans l’axe X et l’axe Y |
| Contrôle par servomoteur dans les axes X, Y, Z, C et A |
| Système de graissage centralisé électronique |
| Les produits mécaniques et électriques sont principalement d’origine allemande. |
PRÉCISION MÉCANIQUE |
| Précision mécanique ± 0,06 mm |
| Précision de répétition ± 0,05 mm |
| Vitesses de coupe Axe X 0 – 34 000 mm/min |
| Vitesses de coupe Axe Y 0 – 34 000 mm/min |
| OPTIONS DE POMPE |
| Pompe à jet d’eau haute pression (machine standard de 50 CV) |
| KMT Neo / BFT Ecotron 40.37 |
| Max. Pression (Bar) : 4 000 bars |
| Puissance moteur : 50 |
| Consommation d’eau (LPM) : 3,7 lt/min |
| Options de pompe HP : Pompe HP / Pompe / 40 HP, 50 HP, 60 HP, 75 HP, 100 HP |
| Système de contrôle CNC : FAGOR (FAGOR / BECKHOFF) |
| Tête de coupe : KMT IDE / IWP |
| Logiciel de FAO : Igems CAM / Contronest CAM |
| Accessoires Unité de transfert d’abrasif : système d’alimentation d’abrasif |
| Soupape de retour d’eau de la tête de coupe |
| (Empêche l’eau d’atteindre la chambre et de tremper l’abrasif grenat) Brevet américain |
| Unité de transfert automatique d’abrasif |
| Dispose d’un capteur de remplissage d’abrasif et d’un capteur de pression et d’un système qui avertit l’opérateur |
| Il existe également un système d’avertissement et d’avertissement lumineux |
CONTRÔLEUR CNC ET LOGICIEL CAO |
| Commande d’axe (FAGOR / BECKHOFF) FAGOR, logiciel inclus |
| Écran tactile : TFT WVGA 800 × 480 pixels (11 pouces) |
| Tension d’alimentation 24 VCC |
| Logiciel FAO, lecture au format dxf, calcul de durée et longueur |
Caratéristique générales
- Zone de mouvement de l’axe X et de l’axe Y aux dimensions souhaitées
- Plage verticale de l’axe Z de 200 à 500 mm
- Angle de rotation de la tête à 360 degrés sur l’axe C
- Un angle de rotation de la tête de +90/-90 degrés
- Unité de contrôle CNC Fagor et logiciel IGEMS
- Interrupteur de proximité pour la position O (zéro)
- Pompe haute pression KMT/BFT 50HP 4000/6000 bar
- Tête de coupe KMT/IWP
- Unité de dosage automatique d’abrasif
- Unité de transfert d’abrasif
- Système de lubrification centrale électronique
- Pompe de gavage/ Refroidisseur huile-air/ Volant
