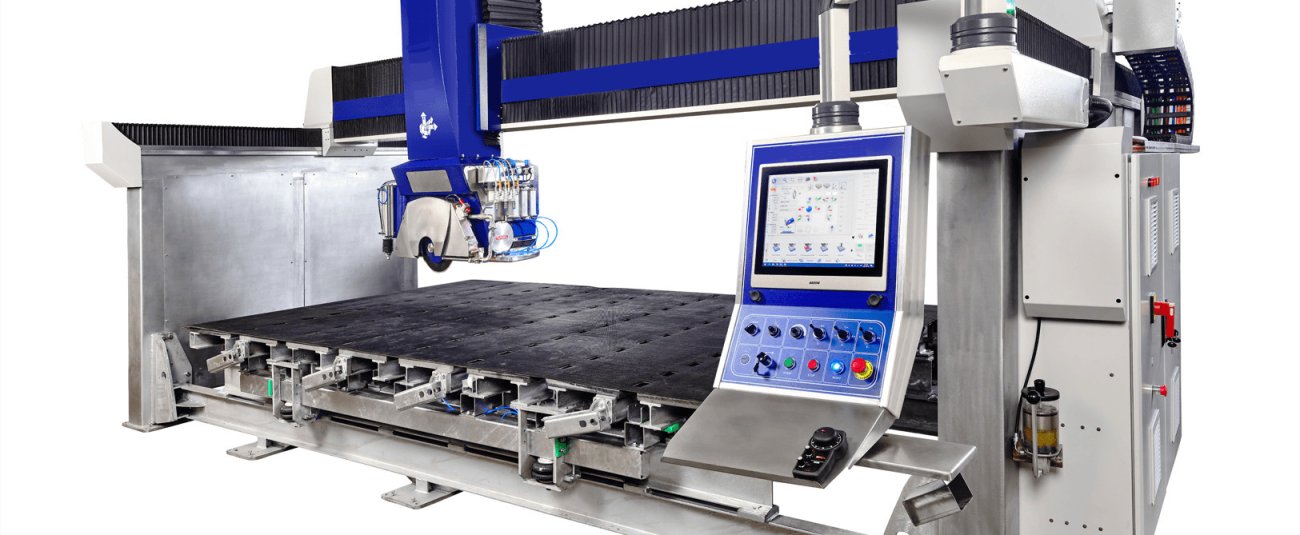

Découpe et usinage pont CNC 5 axes
Les tronçonneuses CNC 5 axes marbre granit pont ont un corps monobloc et une structure rigide. De cette façon, coupe droite sans vibration et à grande vitesse, coupe circulaire, coupe transversale (étape), marbre de balcon français avec entrée servo automatique coupe d’angle 450, processus de numérisation de profil et fonction de fraisage…
Spécifications techniques
| Dimensions de la machine | 5850x2620x3500 mm |
| Mouvement de la tête de coupe | 3 500 mm |
| Déplacement du pont | 2100 mm |
| Déplacement vertical de la scie | 300 mm |
| Vitesse de déplacement | 15 m/min |
| Angle d’usinage de coupe latérale et de profil d’arête (axe A) | 90 degrés |
| Mouvement circulaire de rotation de la tête (axe C) | 360 degrés |
| Taille de scie max | 650 mm |
| Age de scie | 300-2900 (6000) tr/min (r/min) |
| Puissance du moteur de scie | 20 ch |
| Profondeur de coupe | 200 mm |
| Puissance installée | 25 kW |
| Poids de la machine | 5000 kg |
Caractéristiques générales
- Axe X 3 500 mm, axe Y 2 100 mm zone de déplacement
- Déplacement vertical de 500 mm sur l’axe Z
- Rotation de la tête de coupe axe C automatique 0-360 º (machine CNC 5 axes)
- Inclinaison contrôlée par CNC de l’axe A manuel 0-90 º (machine CNC 5 axes)
- Unité de contrôle CNC TEX PowerD, unité de contrôle de communication numérique 5 axes et servomoteur / pilotes
- Moteur de scie 20 HP 3 000 tr/min
- Panneau opérateur mobile
- Laser 50 mW et support 3 axes
- Vanne d’eau automatique
- Lubrification centrale automatique
- Marque Schneider ou matériel électrique équivalent
